Bobinas de Helmholtz de 600 mm

- English version (click here)

Ferronato® - BH600-3-A

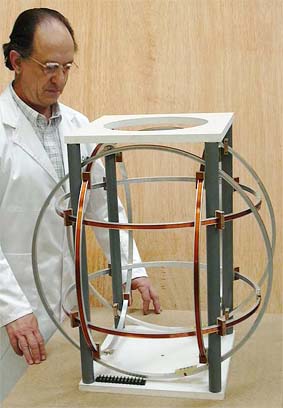

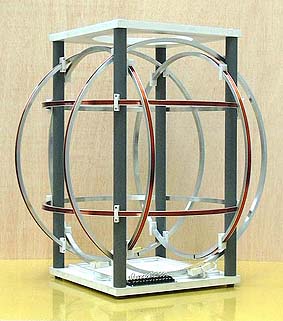

---  Conjunto de tres pares de bobinas de Helmholtz, de sobremesa, para laboratorio y

      para aplicaciones generales.

---  Adecuado para muchas mediciones magnéticas y experimentos, en CC y CA.

  • Igual razón de generación de campo para los tres pares: 216 µT/A.

  • Hechas con precisión, con error menor que ±1 % en el campo generado.

  • Gracias a su sencillo soporte y a sus uniones por tornillos, se puede modificar la configuración de las bobinas con relativa facilidad.

  • Bobinas sobre formas en aleación de aluminio.

  • Cada forma de aluminio proporciona una espira extra aprovechable, con conexión en la bornera. Un ejemplo de aplicación es la generación de un pequeño campo (de CC o CA) para modular el principal. - Clic aquí para mas detalles -

  • Las formas de aluminio actúan también como pantallas electrostáticas.

  • Las bobinas pueden sufrir calentamientos de hasta al menos 100 ºC sin deterioros.

  • Construcción robusta pero sin excesivo peso.

  • Totalmente construida con materiales no ferromagnéticos.

  • Excelente relación calidad/precio.

  • Versiones mas sencillas disponibles con similares características:

    • BH600-2-A  Conjunto de dos ejes, con los pares X e Y.

    • BH600-1-A  Conjunto de un eje, solo con el par X.



ESPECIFICACIONES DEL CONJUNTO

Relación campo/corriente: 216 µT/A (2,16 Gauss/A). Para cada par, X, Y o Z. Error máximo: ±1%.
Campo máximo: 864 µT (8,64 Gauss) de manera permanente / 2,16 mT (216 Gauss) durante 2 minutos. Para cada par.
Corriente máxima: 4 A de manera permanente / 10 A durante 2 minutos (temp./inicio: 20 ºC). Para cada par.
Tensión de aislamiento: 250 V CC mínima, entre bobinados y sus formas y entre pares. Probado a 500 V CC.
Homogeneidad del campo magnético:

Diferencias menores a ±1 %, respecto al centro, en un volumen esférico de 150 mm de diámetro, centrado en la bobina. Diferencias menores a ±5 % en un volumen esférico de 220 mm de diámetro. Volúmenes al 1% y 5% mayores en algunas direcciones.
Conexión: Bornera con tornillos de Ø4 mm (M4).
Temp. máxima de trabajo: 80 ºC para el conjunto / 100 ºC para los bobinados.
Sección transversal de las bobinas: Bobinado: 8,5 x 10 mm, máximo. Total (forma): 10 x 13 mm
Materiales:

Bobinado de cobre. Formas de las bobinas en aleación de aluminio, con borneras en resina/fibra de vidrio (FR4) con tapas en PVC. Soporte en PVC (tubo de PVC rígido en las pilares, PVC espumado en placas superior e inferior), con abrazaderas en Acetal. Tornillos de latón niquelado y de nailon.

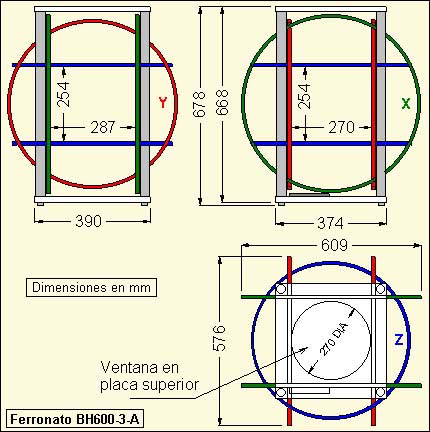

Dimensiones máximas: Alto 678 mm x  Ancho 609 mm x Fondo 576 mm.
Peso: 10,8 kg para el conjunto BH600-3-A en tres ejes (es menor para BH600-1-A/2-A).
Accesorios: Se entrega con Instrucciones de Uso, en Español e Inglés.
Garantía: Dos años.

Especificaciones por par de bobinas

  Par X (mayor) Par Y (medio) (2) Par Z (menor) (3)
Diámetro efectivo: 600 ±1 mm 567 ±1 mm 533 ±1 mm
Número de vueltas: 72 68 64
Resistencia en CC, a 20 ºC:                               (1) 5,9 Ω  ±3% 5,3 Ω ±3% 4,7 Ω ±3%
Autoinductancia: 18,2 mH  ±5% 15,2 mH  ±5% 12,6 mH  ±5%
Frecuencia de auto resonancia:
(Con un extremo de las formas conectado a uno de las bobinas)		 ~ 16 kHz ~ 17 kHz ~ 19 kHz

Campo secundario generado por las formas utilizadas como bobinas (Xs, Ys, Zs):                 (4) 2,99 µT/A  ±1% 3,17 µT/A  ±1% 3,37 µT/A  ±1%

(1) - Resistencias medidas en la bornera.

(2) - Par no incluido en el modelo BH600-1-A.

(3) - Par no incluido en los modelos BH600-1-A y BH600-2-A.

(4) - Llamamos a esta idea constructiva "Formas de Bobinas en Circuito"  - Clic aquí para mas detalles -

- Estas especificaciones están sujetas a cambios sin aviso previo -

- El conjunto se suministra montado y listo para su uso, en una caja de madera.
