Serviciencia - Pantallas magnéticas - Cámaras de Cero Gauss

De entre todas las pantallas de pequeño y mediano tamaño queremos destacar la llamada "Cámara de Cero Gauss" ("Zero Gauss Chamber"), también llamada "Cámara de Campo Cero", debido a su calidad, versatilidad y precio.

Estas cámaras son los dispositivos mas prácticos y económicos para conseguir el menor campo magnético posible en un volumen relativamente pequeño (algunos litros), especialmente si debe ser movido de un sitio a otro.

Las Cámaras de Cero Gauss son pantallas, estándar o con medidas especiales, de forma cilíndrica y de varias capas de muy alta permeabilidad magnética, normalmente tres, con espaciadores no ferromagnéticos entre ellas. Las que suministramos tienen un extremo cerrado (soldado) y el otro abierto, con tapas con solapas. Las tres tapas cuentan con un orificio central (normalmente de 22 mm de diámetro) para permitir pasar los cables, tubos, etc., que sean necesarios. Este orificio se puede hacer mayor si hiciera falta, pero ello iría en detrimento del apantallado, por lo que conviene mantenerlo lo menor posible.

Croquis de la sección longitudinal de una Cámara de Cero Gauss, con las cotas mas significativas. También es importante el grosor de las capas.

Desde 2013 el material utilizado para estas cámaras es chapa de aleación MuMETAL^® (marca registrada de Magnetic Shield Corp.). Anteriormente se utilizaba la aleación CO-NETIC^®. Ambas aleaciones dan resultados similares.

Las Cámaras de Cero Gauss son pantallas multiuso, adecuadas para muchas aplicaciones en el laboratorio. Son cilíndricas porque es la forma mas eficaz y de menor precio para una pantalla pequeña. En realidad el campo nunca es "Cero" en su interior, ya que siempre permanece uno extremadamente débil debido a la magnetización remanente en el material. En la práctica es este el factor que determina el mínimo campo que se puede conseguir. Por ello no conviene utilizar mas de tres capas (si éstas son del grosor adecuado), ya que el campo no bajará mas con un mayor número de ellas, mientras que el coste subirá. El campo remanente se puede minimizar mediante una "desmagnetización" con corriente alterna, para lo cual nuestras cámaras pueden llevar incorporada una bobina opcional, o bien se puede utilizar una bobina separada.

En el interior de nuestras cámaras se consiguen fácilmente campos por debajo de los 10 nT, pudiendo llegarse a alrededor de 1 nT, o menos, con un desmagnetizado y una manipulación cuidadosos, estando sometidas a campos ambientales normales. Esto significa que, por ejemplo, una de estas cámaras atenúa el campo magnético terrestre varios miles de veces, siendo esta una de sus aplicaciones mas frecuentes. En aplicaciones muy críticas, para mejorar el resultado, se puede colocar la cámara dentro de bobinas de Helmholtz que cancelen en gran medida el campo externo.

Suministramos cuatro tipos estándar de Cámaras de Cero Gauss. Por ser de fabricación habitual estas son un tipo de pantalla relativamente económico.

Estas cámaras también se pueden suministrar en medidas especiales bajo pedido.

Dado que normalmente se utilizan en posición horizontal, podemos suministrarlas con una peana opcinal (similar a una cuna) especialmente diseñada.

Ejemplos de Cámaras de Cero Gauss suministradas

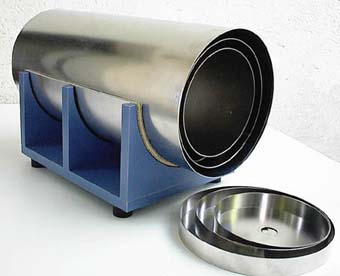

	ZG-206 La menor de nuestras cámaras estándar
ZG-209 Cámara estándar de tamaño medio
	ZG-20-60 Cámara de tamaño excepcional, diseñada y construida bajo pedido. Diámetro exterior: 610 mm, interior: 508 mm. Longitud exterior: 1629 mm, interior: 1529. Tres capas de CO-NETIC AA "Perfection Annealed" de 1,02 mm. Con bobina desmagnetizadora. Peso: 96 kg (sin la peana).

No dude, por favor, en consultarnos por características, aplicaciones o precios.
